Как мы дооснастили VRF-систему в медицинском центре Сочи: монтаж без пыли и шума

Задача: дооснастить действующую VRF-систему в медицинском центре на черноморском побережье. Оборудование работает, ремонт сделан, пациенты принимаются. Наша миссия — добавить новые блоки, не нарушив ни работу клиники, ни её интерьеры.

Рассказываем, как проходил этот «монтаж без выходных».

Логистика на высоте: как мы заносили оборудование с умом

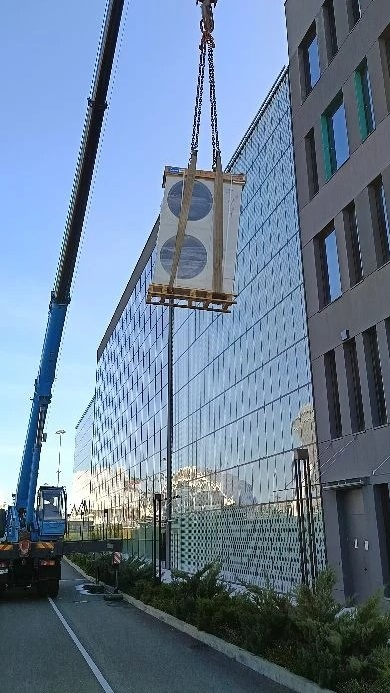

В Сочи доставили наружный блок (основной «мозг» системы) и силовые кабели. Наша команда выполнила разгрузку и вертикальный подъём оборудования без повреждения фасада и внутренних помещений. Сразу же пробурили технологическое отверстие для силового кабеля и аккуратно его проложили.

Там, где потолок — Armstrong: ставим блок и возвращаем красоту

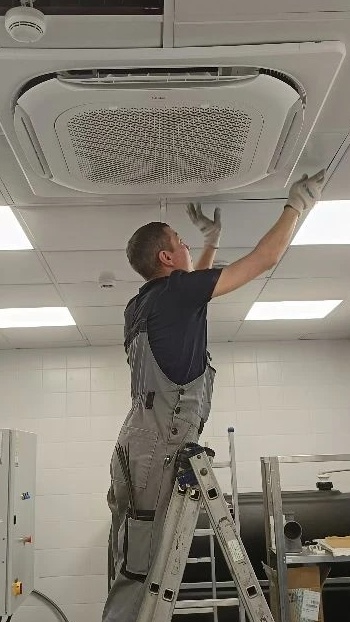

В одном из кабинетов мы установили внутренний блок. Для этого:

• пробурили отверстие под фреоновую трассу,

• подключили межблочный кабель и фреонопровод,

• собрали потолок по типу Armstrong в первозданный вид.

После каждого касания потолка — обязательная уборка. Медицинский центр не должен знать, что здесь работали монтажники.

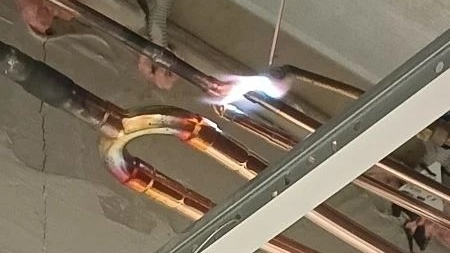

Высшая лига пайки: рефнеты и только под азотом

Ключевой момент — расключение внутренних блоков и пайка рефнетов (разветвителей) под два блока. Мы используем пайку под азотом — это профессиональный стандарт, который исключает появление окалины внутри труб. Окалина убивает компрессор, и мы не привыкли рисковать чужим оборудованием.

Параллельно:

• подключили кабель МКЭШ для управления,

• спаяли дренаж из ПП трубы (надежнее, чем шланги),

• собрали потолки уже под чистовой монтаж.

Кассеты: разобрали, обвязали, собрали, сдали

Два кассетных блока монтировали в помещениях с подвесными потолками. Краткий чек-лист:

• разбор потолка,

• обвязка межблочным кабелем, МКЭШ, дренажем,

• пайка рефнетов (снова под азотом),

• обратная сборка потолка,

• уборка и сдача комнаты под ключ.

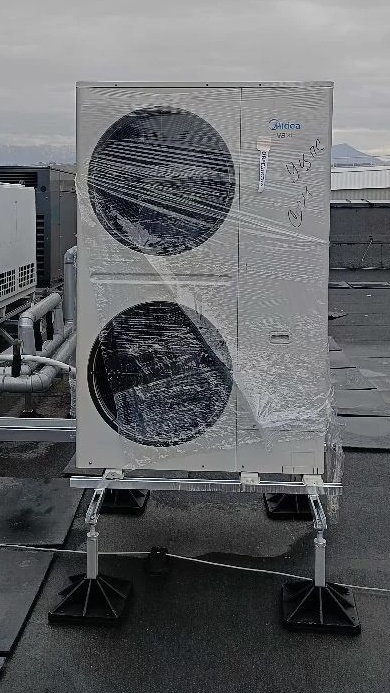

Станина для наружного блока: южный ветер не страшен

Сочи — регион с высокой ветровой и влажностной нагрузкой. Поэтому мы не просто поставили наружный блок на площадку, а сварили и смонтировали станину — надёжное металлическое основание, которое зафиксировало блок жёстко и безопасно.

Дальше:

• сборка потолков,

• уборка рабочего места,

• сдача комнаты.

Центральный пульт: магия управления со всего коридора

Протянули кабель МКЭШ для центрального пульта управления. Один пульт теперь может управлять всеми внутренними блоками — это удобно для медперсонала. Снова разобрали часть потолка под монтаж внутреннего блока и подготовили трассу к опрессовке. После — уборка.

Обвязка газовой трубы: фильтр + байпас

Технически важный этап: установили кассетный фильтр с байпасной линией на газовой трубе. Это продлевает жизнь компрессору и делает систему более гибкой. Затем обвязали внутренний блок хладогенной трассой (фреоновой магистралью).

При этом:

• разбирали и собирали потолки,

• утепляли дренаж и выводили в коридор (никаких конденсатных луж),

• подключили заземление к каждому внутреннему блоку.

И — вакуумация трассы. Перед опрессовкой мы создаём глубокий вакуум, чтобы удалить влагу и воздух. Иначе внутри образуется кислота, которая разрушает систему изнутри.

Финал: дренаж, ливнёвка, вакуум и сборка

• Проложили дренаж в коридоре и подключили его к ливневой канализации здания.

• Обвязали наружный блок силовым кабелем, закончили заземление внутренних блоков.

• Подключили блоки к местам электрической расключки.

• Вышли на финальные вакуум-трассы.

• Собрали потолки для всех внутренних кондиционеров.

• Убрали помещения полностью.

Итог: вдохнули новый климат, не оставив следов

Сегодня «Мой медицинский центр» в Сочи работает с мощной, надёжной и тихой VRF-системой. Все блоки подключены, потолки восстановлены, а в коридорах сухо и чисто. Заказчику не пришлось закрывать клинику, красить стены или вызывать уборщиков — мы всё сделали сами.

ООО «УЦПС» — инженерная компания с допусками СРО, лицензией МЧС и сертификатами ISO. Мы строим, проектируем и монтируем системы вентиляции, кондиционирования и здания по всей России и ближнему зарубежью.
