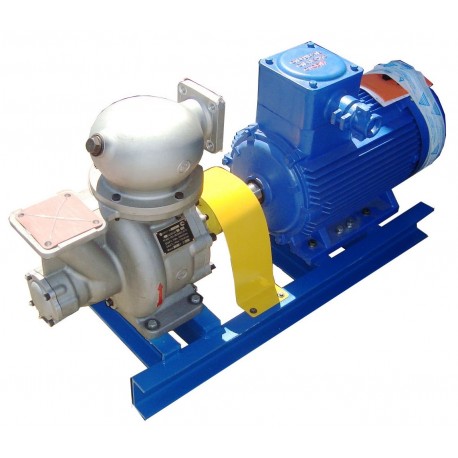

Насосные установки - АСЦЛ-00, АСЦЛ 20/24, АСВН, АСЦН, АНСВ, НМШ

Подача, м3/час


35


Напор, м


26


Габаритные размеры, мм


1010х405х583


Перекачивающая среда


нефтепродукты


Базовый электродвигатель


АИМ 132 М4


Мощность, кВт


11


Частота вращения, об/мин


1450


Масса, кг


260

Насосный агрегат АСЦЛ 20/24, электродвигатель 18.5 кВт взрывозащищенный
Самовсасывающий насосный агрегат АСЦЛ-20-24 работает от электродвигателя мощностью 18,5 или 22 квт и предназначен для перекачивания чистых без механических примесей жидкостей: воды, бензина, керосина, спирта, продукта ТМ-285 и других нейтральных жидкостей вязкость не более 2*10-5 м2/с и температурой от 233 К до 323 К  (от –40 °С до +50 °С) и плотностью не более 1000 кг/м3.
Насос СЦЛ-20-24 — самовсасывающий, центробежно-вихревой, двухступенчатый, горизонтальный.
Первая ступень — центробежный насос с рабочим колесом закрытого типа и спиральным отводом круглого сечения, обеспечивает высокие кавитационные качества.
Вторая ступень — вихревой насос с вихревым рабочим колесом закрытого типа и открытым каналом, обеспечивает высокую напорность. Оригинальная конструкция вихревой ступени позволяет за счет уравновешивания осевых сил обеспечивать самоцентровку вихревого рабочего колеса, исключает трение его торцов о корпус и гарантирует надежность насоса.
Самовсасывание осуществляется специальным устройством  (воздуховодом), установленным на выходе из второй ступени. Ротор вращается на двух шарикоподшипниковых опорах. Уплотнение вала — торцовое. Насос выполняется левого и правого вращения (со стороны входного конца вала насоса). Детали проточной части изготавливаются из алюминиевого сплава и бронзы. Насос поставляется в собранном виде и не требует разборки и сборки при монтаже и расконсервации. Может эксплуатироваться в районах умеренного или тропического климата и в странах с промышленной частотой тока 60 Гц.
Памятка потребителю насосного агрегата АСЦЛ-20-24
Внимание: усилие трубопровода не должно передоватсь насосу. Не запускать насос при закрытой напорной задвижке. Пуск не заполненого жидкостью насоса запрещён. Не допускайте работу насоса в режиме самовсасывания более 5 мин. Жидкость, находящаяся в насосе, нагреется и может произойти заклинивание рабочей части.

Основные параметры и характеристики

Частота вращения, об/ мин


1450


1700


Подача, м3/ч


32


45


Напор, м


54


45


Мощность, кВт


18.5


22


КПД насоса, %


33


Допустимый кавитационный запас, м


1,5


5


Высота самовсасывания, м


5,5


Габаритные размеры, мм


478х460х285


Масса, кг


275


317





Насосная установка АСЦЛ-00А с электродвигателем


для перекачки светлых нефтяных продуктов  (бензин, керосин, дизельное топливо), а также воды.


Насосная установка АСЦЛ-00А


Наименование


Значение


Подача  (         м³ /ч)


22


Напор  (м)


30


Высота самовсасывания  (м)


4,5


Частота вращения  (об/мин)


1600


КПД  (%)


35


L800×B500×H320                                                         180 кг.


Агрегат АСЦЛ-00А предназначен для стационарной установки и перекачки бензина, керосина, дизельного топлива, а также воды. Насос комплектуется взрывозащищенным электродвигателем, устанавливается на сварной раме.


Агрегат насосный АСЦН 75/70, электро двигатель 30 кВт взрывозащищенный



Насосы СЦН — самовсасывающие насосные агрегаты, применяемые для перекачивания топлива и пищевых продуктов. Область применения: химическая, нефтяная и пищевая промышленность.
Доступно к заказу:
Агрегат насосный АСЦН 75/70  (эл/дв 22 кВт взв)
 Агрегат насосный АСЦН 75/70  (эл/дв 30 кВт взв)
 Агрегат насосный АСЦН 90/80  (эл/дв 37 кВт взв)

ПЕРЕКАЧИВАЕМАЯ СРЕДА — жидкость чистая без механических примесей: бензин, керосин, дизельное топливо, пищевые продукты  (вода, спирт и т.п.), растворители, кислоты, а также другие жидкости вязкостью не более 2e10-6      м² /с, в которых стоек алюминий АК -7ч или АК-9ч. Температура перекачиваемой жидкости от -40°С до+50°С и плотность не более 1000 кг/      м³ . Насосы с индексами МР предназначены для перекачивания комбинированных растворителей типа толуол-метилэтилкетона, толуол-этилацетата, простых и сложных эфиров, в том числе метилтребутилового эфира вязкостью не более 2e10-6      м² /с. Температура перекачиваемой жидкости от -10°С до +40°С. Насосы с индексами МК предназначены для перекачивания кислот и кетонов, где стоек сплав АК-7ч и АК-9ч вязкостью не более 2e10-6      м² /с. Температура перекачиваемой жидкости от -40°С до +100°С.
УПЛОТНЕНИЕ ВАЛА — одинарное торцовое и вспомогательное уплотнение вала  (манжета). Избыточное давление на входе в насос до 1 кгс/с      м² .
ПРОТОЧНАЯ ЧАСТЬ — выполнена из алюминиевого сплава АК-7ч или АК-9ч, нержавеющей стали типа 30Х13  (вал), а у насосов 1СЦЛ — бронза (рабочее колесо). Необходимость поставки насоса для пищевых продуктов  (поставляется без консервации), а также перекачки взрывопожарных жидкостей во взрывоопасных и пожароопасных зонах классов В-Iа, В-Iб, В-Iг, В-IIа, П-I, П-II в соответствии с  «Правилами устройства электроустановок»  (необходим взрывобезопасный эл. двигатель и вспомогательное уплотнение  (манжета), левое или правое вращение, оговаривается при заказе.


Технические характеристики


1 АСЦН 75-70-Б


Подача номинальная, м3/час


75  (60-100)


Напор, м


70  (74-58)


Макс. кавитационный запас, м


6,8


 Частота вращения, об./мин.


 3000


 Мощность двигателя, кВт


 30


Габаритные размеры, мм


1500х524х695


Масса, кг


380






Агрегаты электронасосные НМШ-32, НМШ-80 НМШ 32-10-1-18/6,3-1, НМШ 80-16-1-36/6,3-1



предназначены для перекачивания нефтепродуктов без абразивных примесей с кинематической вязкостью 0,2-20 см2/с  (20-2000 сСт) и температурой до +70oС.


Агрегаты электронасосные НМШ-32, НМШ-80
Агрегаты электронасосные НМШ-32, НМШ-80 предназначены для перекачивания нефтепродуктов без абразивных примесей с кинематической вязкостью 0,2-20 с     м² /с  (20-2000 сСт) и температурой до +70°С;.
Агрегаты НМШ оснащены взрывозащищенным двигателем.
По желанию заказчика возможна комплектация ответными фланцами. Возможна поставка НМШ без рамы и двигателя.
По устойчивости к воздействию климатических факторов соответствует исполнению У категории размещения 1 по ГОСТ Р 15150-69.
Срок службы – 15 лет.


Параметры \ изделия

НМШ 32-10-1-18/6,3-1

НМШ 80-16-1-36/6,3-1

подача,     м³ /ч  (л/с)


5  (18)


10  (36)


КПД, %


44,8


51,4


давление насоса в агрегате, МПа  (кгс/с     м²)


0,63  (6,3)


0,63  (6,3)


мощность насоса  (двигателя), кВт


6,9/11


12/15


Габаритные размеры, мм, не более:


длина, мм


994


1124


ширина, мм


560


560


высота, мм


615


615


масса, кг


290


334










Агрегат насосный АНСВ-1000/5 (11кВт, 60   м³ /ч)



Насосы самовсасывающие типа НСВ и агрегаты электронасосные на их основе АНСВ предназначены для перекачивания нефтепродуктов: бензина, керосина, дизельного топлива, масел и других темных и светлых нефтепродуктов без механических примесей, кинематической вязкостью не более 20х10-4    м² /с и температурой от –40 до +70 С

Насос имеет в своем составе шестерни, что позволяет при малых оборотах достигать высокую производительность, большой напор, значительную высоту всасывания и низкий уровень шума.
Корпус насоса изготовлен из алюминиевого сплава, имеет малые габариты и меньший вес по сравнению с аналогами данного класса, что позволяет его использовать как на топливозаправщиках, так и в составе насосного агрегата с электродвигателем в насосных станциях на нефтебазах. Насос самовсасывающий НСВ-1000/5 предназначен для перекачивания жидкостей без механических примесей: масел, бензина, керосина, дизельного топлива и других светлых и темных нефтепродуктов




Тип
Наименование показателя


АНСВ-1000/5


Тип перекачиваемой жидкости


дизтопливо, масло, бензин, керосин


Максимальная производительность, л/мин


1000


Напор, м


60


Давление на выходе из насоса, Мпа


0,5


Допускаемая высота всасывания, м


7


Диаметр входного и выходного отверстия


80


Скорость вращения вала, об/мин


700-1250


Мощность насоса, кВт


11


Направление вращения вала насоса


левое, правое


Масса агрегата, кг, не более


200






Агрегат насосный АНСВ-300/3 (11 кВт, 1000 об/мин)



Агрегат насосный самовсасывающий АНСВ-300/3 предназначен для перекачивания без механических примесей жидкостей: бензина, керосина, дизельного топлива, масел и других светлых и темных нефтепродуктов.
Насос имеет в своем составе винтообразные шестерни, что позволяет при малых оборотах достигать высокую производительность, большой напор, значительную высоту всасывания и низкий уровень шума.
Корпус насоса изготовлен из алюминиевого сплава, имеет малые габариты и меньший вес по сравнению с аналогами данного класса, что позволяет его использовать как на топливозаправщиках, так и в составе насосного агрегата с электродвигателем в насосных станциях на нефтебазах.
Предохранительный клапан  (в моделях НСВ-300/3) предназначен для кратковременного перепуска перекачиваемой жидкости из полости нагнетания в полость всасывания в случае повышения давления в нагнетательном трубопроводе выше допустимого.




Тип
Наименование показателя


АНСВ-300/3


Максимальная производительность, л/мин


300


Напор, м


30


Давление на выходе из насоса, Мпа


0,3


Допускаемая высота всасывания, м


5


Диаметр входного и выходного отверстия


50


Скорость вращения вала, об/мин


700-1250


Мощность насоса, кВт


2,2


Направление вращения вала насоса


левое, правое


Масса насоса, кг, не более


90



Мотопомпа для перекачивания светлых нефтепродуктов (бензин, дизельное топливо)


Данный вид используется для перекачки светлых  (бензины, дизтопливо) нефтепродуктов, а так же чистой и загрязненной воды с песчаной взвесью.
Насосная часть изготовлена из алюминиевого сплава.
Преимущества перед отечественными аналогами Масса – не маловажная характеристика, а зачастую определяющая выбора мобильного оборудования. Самый  «легкий» отечественный аналог весит в два  (!) раза выше.
Удельная производительность – так же превышает в 1.5-2 раза другие отечественны аналоги.Мотопомпа может пропускать без повреждений внутренних частей  (рабочего колеса, торцевого уплотнения) твердые частицы до 8 мм в диаметре.В мотопомпе использовано высокотехнологичное механическое  (торцевое) уплотнение, которое в отличие от манжетных может работать до 2-3 лет в агрессивных средах типа бензин и дизельное топливо.Мотопомпы комплектуются двигателями производства Subaru только японской сборки.Мотопомпы в обязательном порядке комплектуются пневматическим шасси, ручками для удобства транспортировки, быстросъемными соединениями для моментального снятия, и установки, напорных и всасывающих рукавов.
Наименование Подача, 78 куб. м/час, 27 Напор, 27 м Диаметр 100/100 вх/вых, мм Бак, 3,2 л Вес, 55 кг Мощ-ть, мax. 4,0/5,3 кВт/л.с
Мотопомпы для перекачивания светлых нефтепродуктов применяются: — резервная система перекачивания топлива нефтебаз  (при авариях и отключении электроэнергии); — погрузка нефтепродуктов из ёмкостей в машины; — разгрузка светлых нефтепродуктов из машин и железнодорожных цистерн; — перемещение топлива по территории крупных предприятий; — применение в качестве насоса для топливозаправщиков  (независимого дизельного насоса для заправщиков, бензовозов); — широкое использование для разгрузки и загрузки автоцистерн, перевозящих не только топливо, но и спирт, газовый концентрат, воду, керосин, химические жидкости не реагирующие с алюминиевыми и чугунными частями мотопомпы;— применение в составе мобильных складов горюче-смазочных материалов – МЧС, Военных частей, Строительных компаний, ПМК, СМУ и т. п.
